HY系列一表多卡大口徑智能水表符合國家標準GB/T778.1~3-2007《封閉滿管道中水流量的測量、飲用冷水水表和熱水水表》、行業標準CJ/T133-2012《IC卡冷水水表》和CJ 266-2008《飲用水冷水水表安全規則》的全部技術要求。

出廠檢驗規程執行JJG162-2009《冷水水表》

1. 工作原理及組成

IC卡預付費智能水表是我公司最新開發的高科技機電一體化智能水表，以先進的微電腦控制技術為核心、IC卡技術為信息傳遞媒介而構成的高智能化儀表。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體；具有計量準確、性能可靠、結構緊湊合理等特點。

該儀表以螺翼干式可拆卸水表為基表，加裝了新型的低功耗、輸出扭矩大的無壓損電機控制先導型閥門、微電腦控制器。采用先進邏輯加密技術，實行一表多卡，保證了用戶數據安全及可靠。該產品的使用徹底改變了傳統的用水模式，由“先用水、后交費”改變?yōu)椤跋冉毁M(fèi)、后用水”，極大地方便了物業管理部門和水資源管部門的工作。

2. 主要特點

●預付費功能：用戶先買水后使用，欠費關閥停水；購水刷卡后自動開閥。

●精確計量：采用高強度材質機芯，使動流量低，計量精度高。

●顯示同步功能：液晶顯示和機械部分顯示同步，即使電路有故障液晶不能顯示，也可參照機械顯示。

●提示報警功能：電池欠壓、可用水量不足、強磁干擾及其他故障信息，在液晶上會提示報警。

●數據回傳功能：用戶每次買水刷卡后，會把相關信息帶回管理系統，讓管理方了解用戶的用水情況。

●閥門自維護功能：閥門定時旋轉，及時清掉閥門水垢，保證閥門的靈活性。

●防囤水功能：通過軟件可設置靈活充值上限，防止用戶囤水。

●更換電池方便：刷卡控制部分專門設計更換電池的蓋子，更換電池特別方便，批量換電池不再是管水部門的難題。

●低功耗設計：產品采用低功耗設計，產品整體靜態電流小于20uA，電池使用壽命長。

●防水設計：產品采用全密封設計，讀卡采用非接觸設計，各關鍵部件經過多重防水處理，防水性能良好。

●一表多卡功能：一臺水表可供多個用戶使用，當用戶刷卡后，用戶信息傳輸?shù)剿�表�?nèi)，水表運行工作，再次刷用戶卡后，用戶信息會傳輸回用戶卡內，水表停止工作，下個用戶方可使用。

●應急開閥功能：a打開華笙字樣小閥上鉛封；b用3個六角扳手順時針轉動到底；c此時主閥即可開閥用水。d等恢復供水時，逆時針轉動到頂并打上鉛封即可（現場操作方法簡單）。

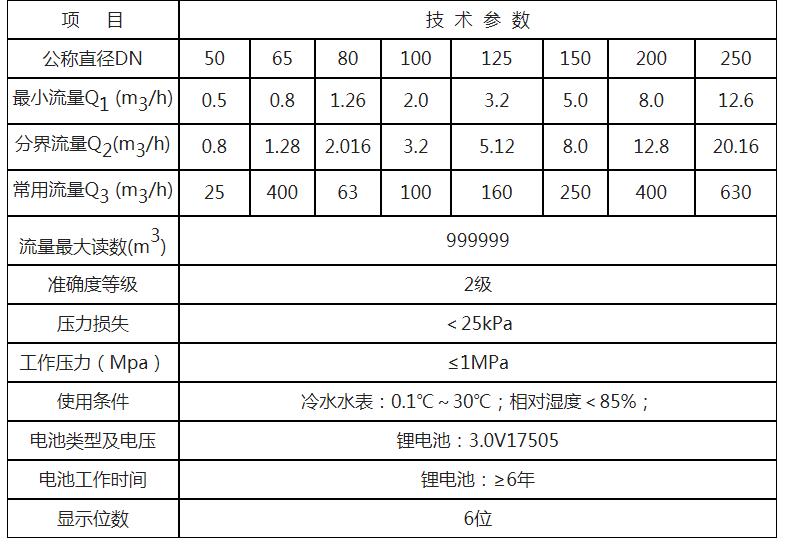

二、  主要技術參數

三、   用戶使用操作說明

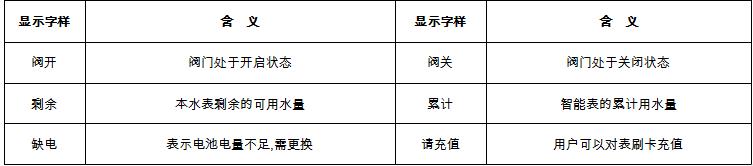

1、液晶顯示說明

顯示數量為整數。具體顯示含義如下：



2.本系列有單一水價和階梯水價兩類功能的產品,以實物為準。面板上為“元”的為階梯水價水表，顯示為“m3 ”的為單一水價水表。單一水價表液晶常顯“余量”一屏，階梯水價的液晶屏循環顯示5屏，分別是“余量”、“累計”、 “年月日”、 “時間”、 “用戶號”。

3.購水過程：在首次購水前，先對水表的參數進行設置。用戶持IC購水卡（即“用戶卡”）到指定的售水部門充值購水，然后將已充值的IC卡放置在讀卡區域內，進行充值，當顯示good后，說明用戶購買的水量已輸入水表中，充值完畢水表會顯示工作狀態和充值噸位，顯示完畢后后將IC卡取走，用水完畢后再次刷卡，顯示good后方可將IC卡取走。

表內參數顯示代碼說明：

計用量(帶漢字)、當月使用量、U用戶號、C次數、N表號、B系統號、F版本號、當前時間、剩余余量（每屏顯示時間約3秒）。

Err002:強磁攻擊 Err003: 數據校驗錯 Err04: 卡結構協議不一致Err08:低壓時禁止刷卡

4.以下幾種情況，水表閥門將會關閉，請按照以下說明進行處理：

1) 剩余水量達到設置的報警量時，屏幕顯示“閥關”。刷用戶卡即可打開閥門繼續用水，直到余量為0時再次關閥。建議刷卡后盡快購水。

2) 剩余水量達到設置的量時（一般為0），屏幕顯示“閥關”，此時刷用戶卡不能再打開閥門，只有重新購水并刷卡后才可打開閥門。

3) 當水表受到外界的強磁干擾時，屏幕顯示 “異常”“02”或“Err02”并且關閉閥門，當外界干擾消除后再刷用戶卡即可打開閥門。

4) 當水表檢測到電池欠壓時，屏幕顯示“缺電”并關閉閥門，請及時與管理部門聯系，請勿擅自拆裝。

5) 若因其他原因閥門關閉時，請檢查剩余水量并向水表中刷一次用戶卡，看是否能打開閥門，若不能打開且剩余水量大于關閥量，請及時與管理部門聯系，請勿擅自拆裝。

5.階梯式水表根據售水部門設定的水價，實時計費、定期結算。

6.一表多卡大口徑水表采用一表多卡的工作方式。IC卡可以反復使用，購水時必須攜帶。IC卡如果丟失或損壞，請到售水部門重新申請補卡。

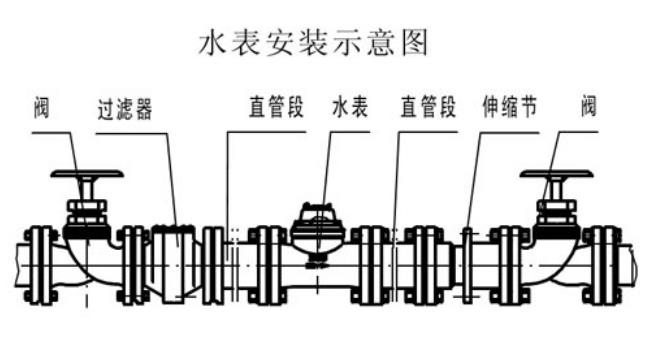

四、  安裝使用說明

1．新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障；水質比較差的水表前端需加裝過濾器，過濾器定期清理。

2．水表控制部分（刷卡、液晶顯示）為水表的電子核心部分，不可長期泡水、土埋、暴曬，做好防護工作。

3．選用水表規格應以常用流量為宜，不能單憑管道口徑來確定水表的口徑。水表不宜通入帶有腐蝕性的液體，且冷水表禁止通入熱水。

4．水表安裝時表殼上的箭頭方向必須與水流方向一致，臥式水表安裝必須水平。水表安裝位置應能避免暴曬，且便于拆卸和觀察的場所，寒冬季節應采取保溫措施。

5．鍋爐進水端安裝水表時必須裝回止閥，防止熱水和蒸汽回流損壞水表。

6．水表上方嚴禁擱置任何物品。注意防潮、防濕，嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。

7．水表安裝時，注意水表的連接長度，當兩端管路間距超過水表連接長度時，應修正管路間距，滿足水表連接長度，否則間距過大強行安裝將造成水表連接螺紋端斷裂或管接頭斷裂以及連接螺母的損壞；若水表的兩端管路不在同一軸線上，應通過其它途徑來修正管路在同一軸線上，滿足水表的安裝尺寸。

8．水表不應直接與管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母連接，拆裝時，切不可用力硬扳，以免扭壞表殼。

9．安裝具有節水節能的水表時，在進水口一定要用配套專用管接頭，以減少水壓波動引起的水表自轉現象。

10．由于未嚴格按照安裝注意事項進行安裝，造成水表或其配件的損壞，一切損失由安裝者自負。

五、  智能卡表的維護

1. 長期使用后，雜物堵塞或零件磨損等原因引起誤差，須檢修后使用。水表上的鉛封用戶不得破壞，發現不正常現象應通知自來水公司或管理部門檢修。

2.水表安裝使用后，應定期巡回檢查表的運行情況和電池電壓是否正常。

3.水表運行幾年后，當顯示屏顯示數據不清晰，可能是電池的電量不足，應立即由專門技術人員更換電池。

4.如發現LCD（液晶顯示屏）顯示亂碼或異常符號標志，請與售水部門聯系。

5.表屬于計量器具，必須按照國家標準對IC卡水表進行定期檢定，并在檢定時更換電池。

六、售后服務

1.本廠產品質保期為兩年，自購買日起。凡屬質量原因所造成的水表故障，免費維修或更換。

2.保修期外產品出現問題，公司負責維修，收取成本費。

3.由于安裝不當及人為因素引起的水表?yè)p壞不在“質保”范圍之內。

4.在使用過程中，軟件問題可以通過電話或網絡來解決，解決不了再上門解決。如果是硬件問題，一般發回來維修或更換。

七、聲明

1．用戶不得擅自拆卸鉛封，否則按破壞處理。

2．本公司有對本說明進行更改和修訂的權利，若有更改恕不另行通知，一切以實際產品為準。

八、配件

配備橡膠密封墊各兩只。

九、重要提示

1．關于水表的防凍

   水表的正常工作環境溫度應在0℃以上，在冬天來臨之前及寒冷地區，水表的使用、管理部門請務必做好水表的防凍工作。

   凡是因水表或接管螺母安裝不當、使用不當、管道破裂、水表結冰、冷凍等原因造成的水表?yè)p壞、停水、漏水及因停水、漏水產生的其它相關損失（如漏水浸泡地板、家具、設備等）一律由水表的管理者、使用者負責，產品供應商和生產廠家不承擔任何責任。

2．關于電子部分與機械部分顯示不一致的問題

   對于同時帶有機械字輪顯示的智能水表，如果電子部分損壞，造成電子部分不顯示或與機械字輪顯示數值不一致時，根據國家《計量法》相關規定，使用量的計算應以表具的機械字輪部分為準。
